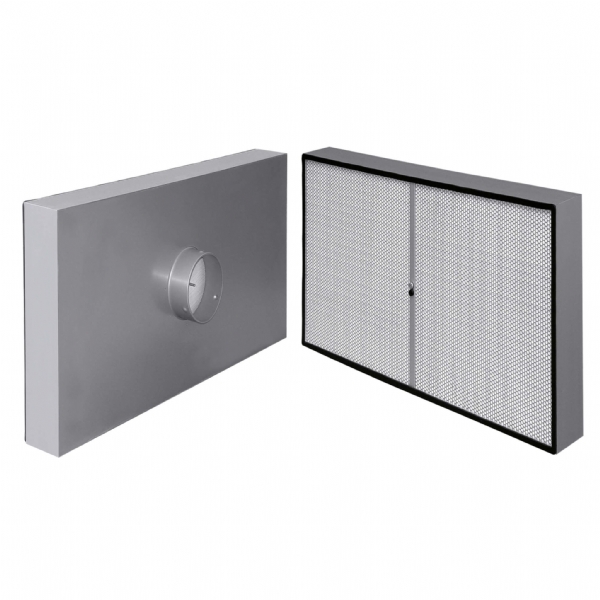

CDLA
Εξαιρετικά αποδοτικό φιλτράρισμα τερματικού για προστασία διεργασιών, προϊόντος και χειριστή.
ΠΕΡΙΟΧΕΣ ΕΦΑΡΜΟΓΗΣ
Χρησιμοποιείται κυρίως για τυρβώδη διανομή αέρα στο \u0026#8220;CLEANROOM\u0026#8221; εφαρμογές.
- Οικονομικό: εύκολο στη συναρμολόγηση
- Ελαφρύ περίβλημα
- Ατομική δοκιμή διαρροής στα 0,3 ΅m στα 0,45 m/s σύμφωνα με το DIN 24.184
- Ατομική δοκιμή απόδοσης MPPS στα 0,12 ΅m στα 0,45 m/s (δοκιμή σάρωσης) σύμφωνα με το πρότυπο EN1822.
- Διπλή επισήμανση για ιχνηλασιμότητα
Γενικά χαρακτηριστικά
- Κλάση φίλτρου EN1822: H13-U15
- Μέσα εκτύπωσης: χαρτί με μίνι πτυχωτό γυαλί με ίνες
- Πλαίσιο: ανοδιωμένο εξωθημένο αλουμίνιο
- Σφραγιστικό: πολυουρεθάνη
- Διαχωριστές: συνεχή θερμοπλαστικά σύρματα
- Γρίλια: βαμμένο μέταλλο (κατάντη)
- Επιλογή: μέτρηση πίεσης ή DOP, σωλήνωση σύνδεσης σε διαστ. 315 mm
- Τελική πτώση πίεσης: 600 Pa
- Μέγιστη θερμοκρασία συνεχούς λειτουργίας: 80°C
- Σχετική υγρασία: 100%
| Description | Base A (mm) | Height B (mm) | Depth C (mm) | Outlet D (mm) | Surface (m2) | Airflow (m3/h) | Delta P (Pa) |
|---|---|---|---|---|---|---|---|
| H13 | |||||||
| CD-LA130A | 610 | 610 | 125 | 200 | 10,4 | 600 | 125 |
| CD-LA130A | 610 | 915 | 125 | 200 | 15,6 | 900 | 125 |
| CD-LA130A | 610 | 1220 | 125 | 200 | 20,8 | 1200 | 125 |
| H14 | |||||||
| CD-LA140A | 610 | 610 | 125 | 200 | 10,4 | 600 | 135 |
| CD-LA140A | 610 | 915 | 125 | 200 | 15,6 | 900 | 135 |
| CD-LA140A | 1127 | 1127 | 140 | 200 | 35,5 | 2050 | 135 |
| CD-LA/B140A | 1127 | 1127 | 130 | 200 | 35,5 | 2050 | 135 |
| CD-LA140A | 610 | 1220 | 125 | 200 | 20,8 | 1200 | 135 |
| U15 | |||||||
| CD-LA150A | 610 | 610 | 125 | 200 | 10,04 | 600 | 155 |
| CD-LA150A | 610 | 915 | 125 | 200 | 15,6 | 900 | 155 |
| CD-LA150A | 610 | 1220 | 125 | 200 | 20,8 | 1200 | 155 |
