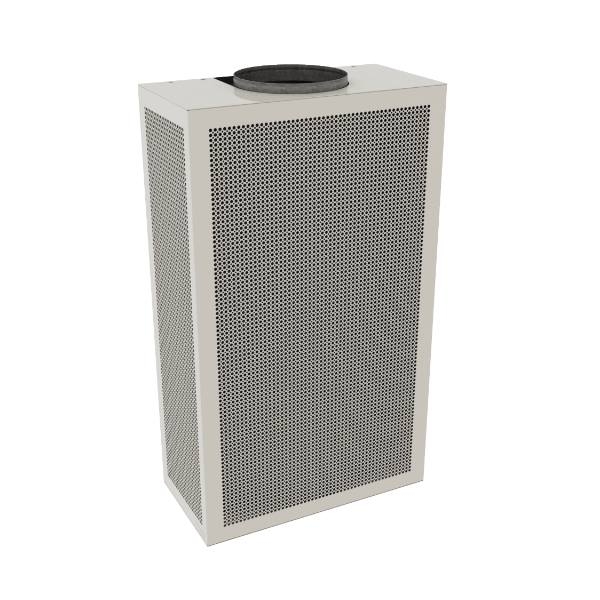

Tranquilair™ Displacement Ventilation Diffusers

Εξαερισμός Εκτόπισης (Displacement Ventilation)

Ο εξαερισμός εκτόπισης είναι ένα είδος συστήματος αερισμού εσωτερικών χώρων που χρησιμοποιήθηκε για πρώτη φορά στη Σκανδιναβία τη δεκαετία του 1970. Το σύστημα έχει σχεδιαστεί ώστε να παρέχει άνετη και αποδοτική κατανομή αέρα στους εσωτερικούς χώρους των κτιρίων.

Σε αντίθεση με τα παραδοσιακά συστήματα ανάμιξης αέρα που διανέμουν τον αέρα από υψηλό επίπεδο, ο εξαερισμός εκτόπισης παρέχει τον κλιματισμένο αέρα σε χαμηλές ταχύτητες κοντά στο δάπεδο. Ο κλιματισμένος αέρας εκτοπίζει σταδιακά τον θερμότερο αέρα στη ζώνη κατοίκησης, αξιοποιώντας τη θερμική στρωμάτωση, ωθώντας τον παλαιότερο αέρα του χώρου προς τα πάνω, όπου και απάγεται.

Η χρήση της φυσικής άντωσης για την εκτόπιση του αέρα βελτιώνει την ποιότητα του εσωτερικού αέρα, ελαχιστοποιώντας την ανάμιξη των στρωμάτων αέρα. Επειδή ο αέρας τροφοδοσίας εισάγεται κοντά στο δάπεδο και απάγεται από την οροφή, οι ρύποι, τα σωματίδια και οι μολυντές απομακρύνονται αποτελεσματικά από τη ζώνη κατοίκησης.

Παράμετροι Σχεδιασμού

Ο αποτελεσματικός σχεδιασμός και η σωστή διάταξη είναι κρίσιμοι για την επιτυχημένη εφαρμογή συστημάτων εξαερισμού εκτόπισης. Παράγοντες όπως η διαρρύθμιση χώρου, η πυκνότητα κατοίκων, η θερμοκρασία αέρα τροφοδοσίας και η θέση των στομίων διανομής (diffusers) πρέπει να ληφθούν υπόψη ώστε να διασφαλιστεί η βέλτιστη απόδοση.

Εφόσον απαιτηθεί τεχνική βοήθεια για επιλογές ή δοκιμές έργου στα τρία υπερσύγχρονα Κλιματικά Εργαστήρια της Frenger, η εταιρεία είναι διαθέσιμη να συνδράμει.

Εφαρμογές

Οι διαχυτήρες εξαερισμού εκτόπισης Tranquilair™ της Frenger κατασκευάζονται ως στάνταρ από χάλυβα Zintec πάχους 1mm, με δυνατότητα κατασκευής από παχύτερο υλικό όταν απαιτείται μεγαλύτερη αντοχή.

Η Frenger μπορεί επίσης να προμηθεύσει κουτιά αεραγωγών (duct boxing) βαμμένα στο ίδιο χρώμα για την κάλυψη ή απόκρυψη εκτεθειμένων αεραγωγών που συνδέονται με τους διαχυτήρες εκτόπισης.

Διαστάσεις

• Επιτοίχια μονάδα Tranquilair™: Διατίθεται σε πλάτη 0.3m, 0.45m, 0.6m, 0.75m και 0.9m· βάθη 0.15m, 0.18m, 0.22m, 0.25m, 0.33m και 0.4m· ύψη από 0.32m έως 1.82m ανά 100mm.
• Γωνιακή μονάδα: Πλάτη 0.35m, 0.45m, 0.6m, 0.75m και 0.9m· βάθη 0.265m, 0.34m, 0.45m, 0.56m και 0.67m· ύψη από 0.42m έως 1.92m ανά 100mm.
• Επιδαπέδια μονάδα: Πλάτη 0.55m, 0.75m και 0.95m· ύψη από 1.22m έως 1.72m ανά 100mm.

Συνδέσεις Αέρα

• Επιτοίχια μονάδα: Μονές συνδέσεις Ø125mm, Ø160mm, Ø200mm, Ø250mm, Ø300mm· διπλές συνδέσεις Ø250mm, Ø300mm.
• Γωνιακή μονάδα: Μονές συνδέσεις Ø125mm, Ø160mm, Ø200mm, Ø250mm, Ø300mm, Ø355mm.
• Επιδαπέδια μονάδα: Μονές συνδέσεις Ø300mm, Ø350mm, Ø400mm, Ø450mm, Ø500mm.

Οι διαχυτήρες Tranquilair™ μπορούν επίσης να προμηθευτούν με είσοδο αέρα από πάνω (top entry) ή από κάτω (floor entry).

Φινίρισμα Επιφανειών

Οι μονάδες Tranquilair™ παραδίδονται στάνταρ προβαμμένες σε λευκό (RAL 9016, γυαλάδα 25%). Υπάρχει δυνατότητα επιλογής όλων των κλασικών RAL χρωμάτων για να ταιριάξουν στην αρχιτεκτονική αισθητική. Επίσης διατίθενται με αντιμικροβιακή επίστρωση BioCote®, για πρόσθετη προστασία έναντι βακτηρίων και μούχλας.

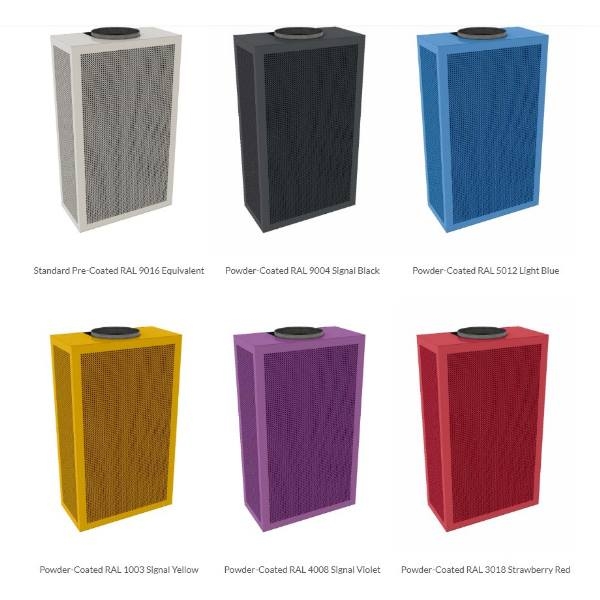

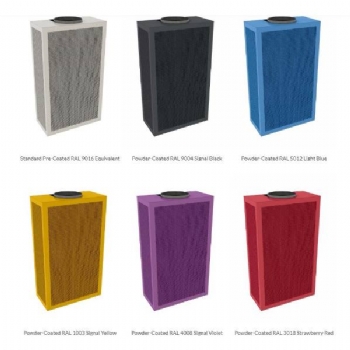

Επιλογές Χρωμάτων

Το χρώμα συμβάλλει στη διαμόρφωση της ατμόσφαιρας ενός χώρου. Οι μονάδες Tranquilair™ μπορούν να βαφούν με ηλεκτροστατική βαφή (powder-coated) σε οποιοδήποτε κλασικό χρώμα RAL.

Η έρευνα δείχνει ότι διαφορετικά χρώματα έχουν διαφορετικές επιδράσεις:

• Μπλε → ηρεμία, συγκέντρωση (ιδανικό για γραφεία).
• Κόκκινο → ενίσχυση δημιουργικότητας.
• Κίτρινο → συνδέεται με δημιουργία, ιδανικό για δημιουργικούς χώρους.
• Ουδέτεροι/ψυχροί τόνοι → καταλληλότεροι για υγειονομικούς χώρους (π.χ. νοσοκομεία).

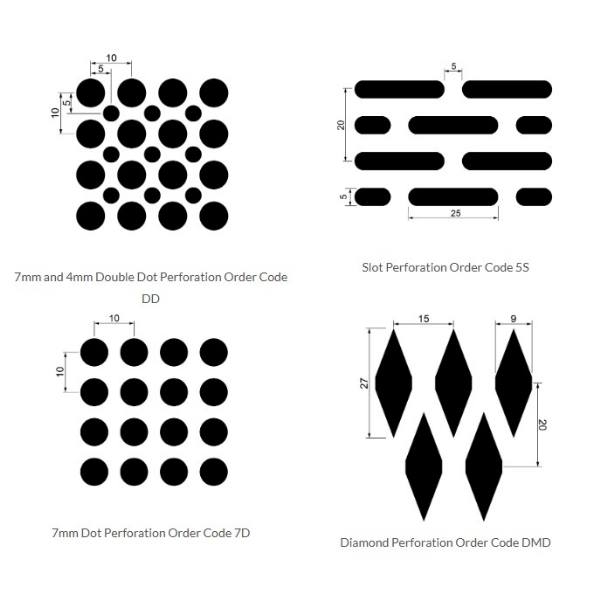

Επιλογές Διάτρησης

Οι διαχυτήρες Tranquilair™ διαθέτουν διάτρητες επιφάνειες για την ομαλή ροή αέρα. Στάνταρ διατίθενται με διάτρηση Double Dot 7mm και 4mm. Εναλλακτικά σχέδια διάτρησης διατίθενται για αρχιτεκτονικούς λόγους, αλλά τα τεχνικά δεδομένα ισχύουν μόνο για τα στάνταρ μοτίβα.

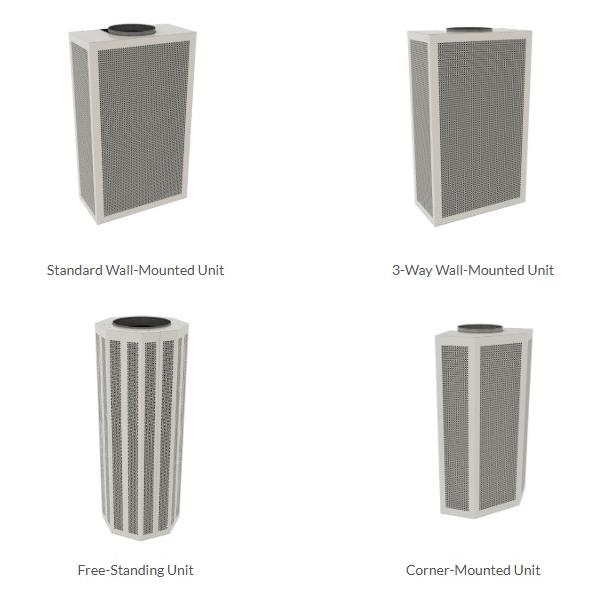

Τύποι Μοντέλων

• 1-Way Air Discharge (επιτοίχια): Ροή αέρα σε μία κατεύθυνση, ιδανικό για γραφεία, αίθουσες διδασκαλίας.
• 3-Way Air Discharge (επιτοίχια): Ροή σε τρεις κατευθύνσεις, κατάλληλο για μεγαλύτερους χώρους (αμφιθέατρα, open plan γραφεία).
• Γωνιακής τοποθέτησης: Εξοικονόμηση χώρου με ομαλή κατανομή αέρα.
• Επιδαπέδια: Ευέλικτη λύση χωρίς απαίτηση τοποθέτησης σε τοίχο.

Όλα τα μοντέλα διατίθενται με είσοδο αέρα από πάνω ή από το δάπεδο.

Κύρια Χαρακτηριστικά

• Εκροή κλιματισμένου αέρα χαμηλής ταχύτητας → ανώτερη θερμική άνεση.
• Χαμηλές στατικές πιέσεις (2–15 Pa) → χαμηλότερη κατανάλωση ενέργειας.
• Ποικιλία σχεδίων και μεγεθών· δυνατότητα ειδικών κατασκευών.
• Εύκολη εγκατάσταση με αποσπώμενη διάτρητη πρόσοψη.
• Φινίρισμα στάνταρ RAL 9016 λευκό· άλλα χρώματα διαθέσιμα κατόπιν αιτήματος.
• Πολλαπλά σχέδια διάτρησης ανάλογα με το μέγεθος και την παροχή αέρα.
